NextGen Grid Control Wie lässt sich das Stromnetz der Zukunft überwachen und steuern?
Leitsysteme sind ein zentrales Element zur Steuerung kritischer Infrastrukturen, insbesondere von Energieversorgungssystemen. Sie sind historisch gewachsen, monolithisch, proprietär und in der Regel „archaisch“ in ihrem Aussehen sowie der Handhabung und erfordern große Expertise des Bedienpersonals mit langen Qualifizierungswegen.
All dies ist problematisch, aufgrund zahlreicher Herausforderungen durch die Energiewende. Die dezentrale Erzeugung durch Klein- und Kleinstanlagen auch auf niedrigeren Spannungsebenen führt zu einem enormen Komplexitätszuwachs. Hinzu kommt der steigende Bedarf nach einer Kopplung sowohl unterschiedlicher Energiesektoren als auch, damit verbunden, von IT-Systemen im Hintergrund. Diese Faktoren machen wiederum eine Hochautomatisierung und die Einführung neuer Betriebsführungsansätze, insbesondere innovative und ggf. KI-basierte Lösungen, notwendig. Entsprechend gibt es unter Netzbetreibern das Bestreben, Leitsysteme zu harmonisieren und zu koppeln, um die Effizienz zu steigern und die Möglichkeit zu eröffnen den Netzbetrieb für andere, meist kleine Netzbetreiber, zu definierten Zeiten (bspw. Nachtbetrieb) zu übernehmen. Dies erhöht jedoch ebenfalls die Komplexität für das Betriebspersonal, das bereits mit zunehmenden kritischen Netzzuständen sowie steigenden Bedrohungen durch Cyber-Angriffe konfrontiert wird.
Die historisch gewachsenen Leitsysteme stoßen nach innen sowie nach außen an ihre Grenzen. So ergeben sich aufgrund veralteter Softwaretechnologien und -konzepte natürliche Leistungsgrenzen, u.a. bzgl. Echtzeitfähigkeit, sowie der Erweiter- und Wartbarkeit. Auch beim Thema IT-Sicherheit stoßen die Leitsysteme an ihre Grenzen, da IT-Sicherheit bei der Entwicklung noch nicht im Fokus war und entsprechend umständlich realisiert werden muss. Die von den Netzbetreibern angestrebte Harmonisierung und Kopplung von Leitsystemen wird durch den Vendor Lock-In weitgehend bis vollständig unmöglich gemacht; gleiches gilt für Erweiterungen von Leitsystemen um Funktionalitäten durch Dritte.
Des Weiteren steht die benötigte Expertise zur Bedienung der Leitsysteme einem Fachkräftemangel gegenüber, der durch die Verwendung veralteter Softwarekonzepte noch vergrößert wird. Heute ausgebildete Fachkräfte werden an modernen Software- und Interaktionskonzepten geschult. Entsprechend ist die Arbeit mit veralteter und in der Mensch-Maschine-Interaktion archaisch wirkender Software nicht intuitiv und am Arbeitsmarkt nicht reizvoll.
Zusammenfassend lassen sich insbesondere die Herausforderungen durch die Energiewende umso schwerer mit den aktuellen, antiquierten Leitsystemen meistern.
Ein weiteres wesentliches Merkmal von NextGen Grid Control ist die Möglichkeit einer ganzheitlichen Modellierung von (gekoppelten) Energie- und IKT-Systemen. Denn insbesondere deren Wechselwirkungen werden für den resilienten Netzbetrieb essentiell sein. Die zunehmende Interaktion zwischen dem Leitsystem und externen Akteuren und Anlagen erfordert darüber hinaus Interoperabilität als ein zentrales Ziel, um Prozesse sowie Applikationen Dritter an das Leitsystem anknüpfen zu können. Konkret sind hierfür definierte Schnittstellen erforderlich, die die Grundlage für einen modularen Austausch und Erweiterbarkeit schaffen.

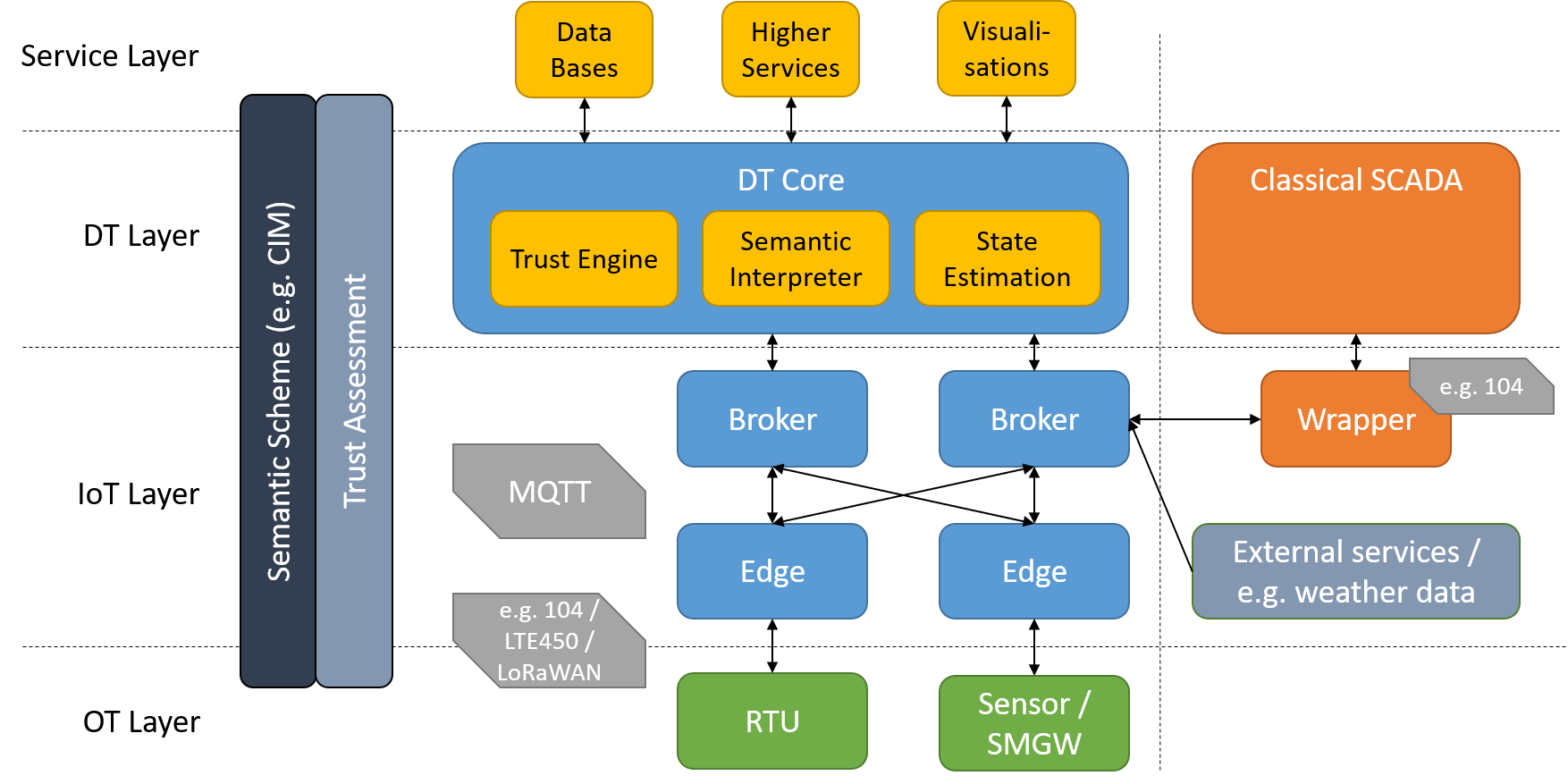

Wesentliche technologische Aspekte, die NextGen Grid Control zukunftssicher gestalten, sind dabei die Verwendung von digitalen Zwillingen und einer ereignisgetriebenen Datenstromverarbeitung. Das Konzept von digitalen Zwillingen eignet sich insofern, als dass es über, potentiell hierarchisch bzw. geschachtelte, digitale Abbilder hinausgeht und eine automatisierte Anpassung der physischen Infrastruktur auf Basis von Änderungen im digitalen Zwilling vorsieht. Abbildung und Veränderung der physischen Infrastruktur sollen dabei möglichst in Echtzeit geschehen. Diese Echtzeitfähigkeit wird durch den Einsatz von Datenstromverarbeitung realisiert, die es ermöglicht, ereignisgetrieben Daten zu verarbeiten, zu analysieren und darzustellen.
Forschungsfragen
Die Gruppe ROC fokussiert dabei – ohne darauf limitiert zu sein – die folgenden Forschungsfragen:
- Wie können Netzleitsysteme so gestaltet werden, dass sie aktuelle und künftige Herausforderungen IoT-basierter CPESs adressieren?
- Wie können CPES-Dienste durch die Nutzung der NextGen-Grid-Control-Funktionen (neu) gestaltet werden?
- Wie können HMIs für die Netzsteuerung so gestaltet werden, dass sie intuitiv und zweckorientiert sind und so weit wie möglich automatisiert erstellt werden können?
