Echtzeitsysteme Wie können Echtzeitsimulationen und -emulationen Netzbetreiber dabei unterstützen, den erfolgreichen Einsatz neuer Lösungen sicherzustellen?
Echtzeitsimulationsbasierte Analysen sind entscheidend für die Weiterentwicklung intelligenter Energiesysteme, da sie die Entwicklung und Validierung neuer Architekturen ermöglichen.
Unsere Forschung konzentriert sich auf die Frage: Wie kann die Echtzeitsimulation Netzbetreiber dabei unterstützen, den erfolgreichen Einsatz neuer Lösungen sicherzustellen? Durch die Nachbildung realistischer Verhaltensweisen von Energiesystemen in Laborumgebungen können Betreiber die Leistung und Zuverlässigkeit von Lösungen bewerten, ohne dabei Betriebsrisiken einzugehen.
Die Gruppe „Smart Grid Testing“ nutzt Echtzeitsimulationen, um Herausforderungen im Zusammenhang mit Skalierbarkeit, Reproduzierbarkeit, Wiederholbarkeit und Unsicherheiten in verschiedenen Anwendungsfällen zu bewältigen und so robuste, resiliente und modulare Lösungen sicherzustellen.

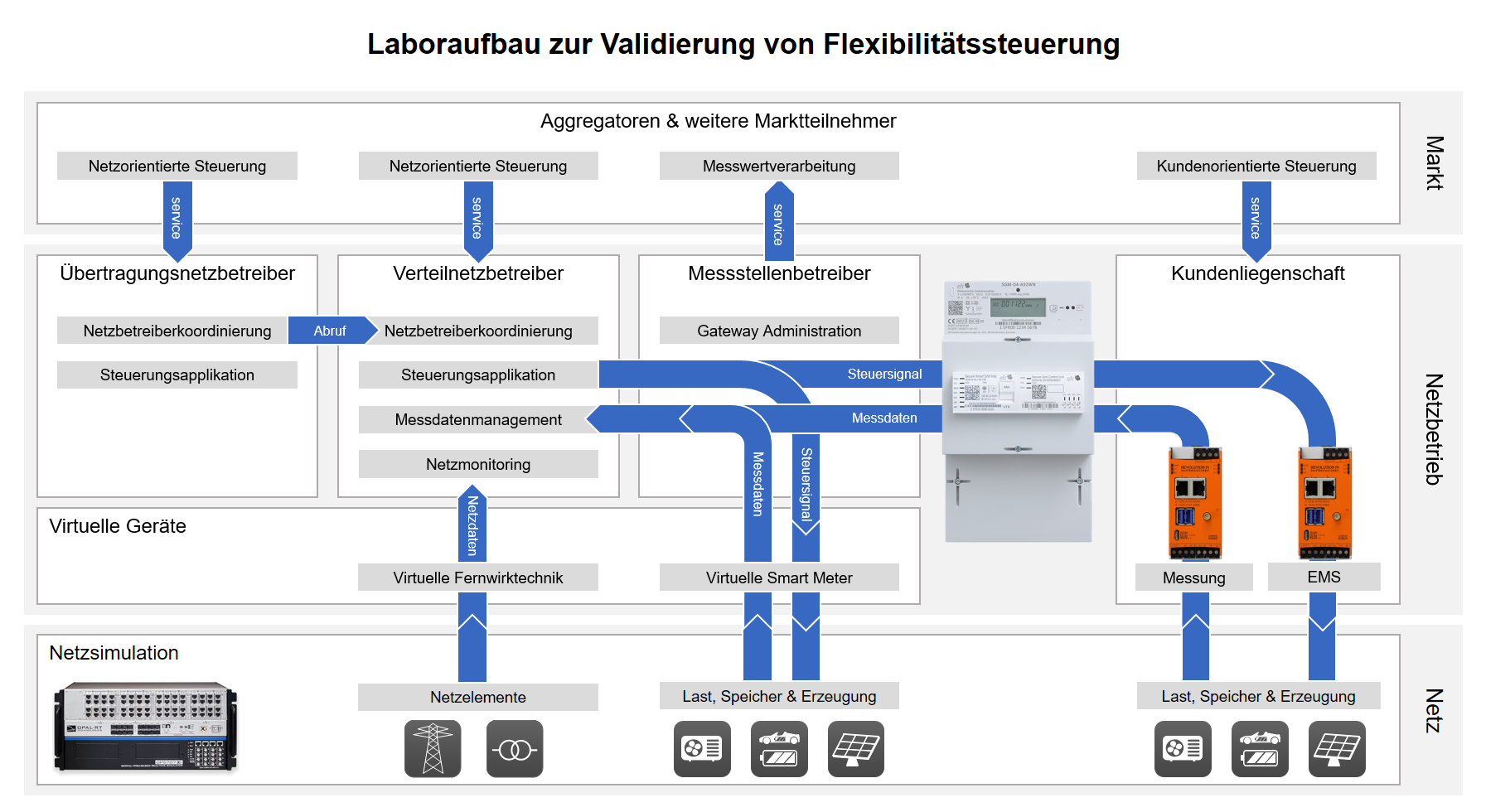

Hardware-in-the-loop simulation environment for Validation Distribution System Control Applications
[Source: Otte, M., Krüger, C., Das, P., Rohjans, S., Lehnhoff, S. (2025). Hardware-in-The-Loop-Based Validation of Distribution System Control Applications with Grid Operators, Customer and Market Participants. In: Jørgensen, B.N., Ma, Z.G., Wijaya, F.D., Irnawan, R., Sarjiya, S. (eds) Energy Informatics. EI.A 2024. Lecture Notes in Computer Science, vol 15271. Springer, Cham. doi.org/10.1007/978-3-031-74738-0_15]
Die Integration von Hardware in simulierte realistische Umgebungen ermöglicht es Forschenden, Szenarien aus der realen Welt nachzubilden. Eine der zentralen technischen Herausforderungen in diesem Bereich ist der Übergang von Offline- zu Echtzeitsimulationen.
Das Automationslabor bietet eine realistische Umgebung, die sowohl simulierte als auch reale Elemente integriert und diesen Übergang effektiv unterstützt. Beispielsweise liefert eine Offline-Simulation von Stromnetzen eine konzeptionelle Analyse von Energiesystemen, während Hardware-in-the-Loop-(HIL)-Tests die Leistung von Hardware und Software unter dynamischen Bedingungen sicherstellen. Eine Co-Simulationsplattform unterstützt zudem die Kopplung von Software und Hardware. Durch die Emulation von Kommunikationsverzögerungen und -fehlern können Ingenieure realistische Herausforderungen nachstellen und die Systemleistung optimieren.
Zusätzlich ermöglicht die Zusammenarbeit mit anderen Laboren geografisch verteilte Echtzeitsimulationen, wodurch Fachwissen und Anwendungen über verschiedene Bereiche hinweg erweitert werden.
Durch technologische Fortschritte und unsere Forschung liefern wir wertvolle Einblicke und Methoden für Netzbetreiber und Innovatoren, um die Lücke zwischen konzeptionellem Design und praktischer Umsetzung zu schließen.
Wichtige Projekte
Redispatch 3.0
Das Projekt Redispatch 3.0 zielt darauf ab, das koordinierte Engpassmanagement zwischen Verteilnetzbetreibern (DSOs) und Übertragungsnetzbetreibern (TSOs) zu verbessern, wobei die Flexibilitäten aus Niederspannungssystemen berücksichtigt werden. Im Rahmen dieses Projekts hat unsere Forschungsgruppe eine Hardware-in-the-Loop-Simulationsumgebung für die Validierung von Steuerungsanwendungen im Verteilnetz eingerichtet. Dieses Experiment-Setup bildet reale Energiesysteme ab, einschließlich zentraler Marktakteure wie TSO, DSO, Netzbetreiber, Messstellenbetreiber, Aggregatoren und Endverbraucher.
Das Experiment-Setup umfasst sowohl physische als auch virtuelle Geräte, um eine realistische Umgebung für Tests und Validierungen zu schaffen, darunter Fernsteuerungseinheiten (RTU), Energiemanagementsysteme, Smart-Meter-Gateways und steuerbare lokale Systeme (CLS). Mehrere Anwendungsfälle können in Echtzeit getestet und validiert werden, wie beispielsweise das Engpassmanagement in Niederspannungssystemen oder Aggregationsansätze zur Koordination von Flexibilitäten.
Industrieprojekt: Konzeptentwicklung und Tests
Unsere Forschungsgruppe bietet Beratungsdienstleistungen für Industriepartner an. Dazu gehört beispielsweise die Entwicklung von Konzeptentwürfen und die Durchführung von Echtzeittests zum Schutz der Systemintegrität mit Schwerpunkt auf Kommunikationsarchitekturen und -protokollen. Bereits in der Entwurfsphase führten wir Hardware-in-the-Loop-Tests mit generischen Industriegeräten durch, um Proof-of-Concept-Bewertungen durchzuführen. Dies umfasste den Vergleich der Kommunikationsleistung verschiedener Architekturen unter Verwendung der IEC-61850-Protokolle. Wir stellten Proof-of-Concept-Echtzeitvalidierungsergebnisse bereit, einschließlich funktionaler und nicht funktionaler Anforderungen für Geräte und Systeme, um detaillierte Ingenieursentwürfe in den nachfolgenden Phasen zu unterstützen.
